アルミ合金製圧縮空気配管のレイアウトは、産業用圧縮空気システムの効率、信頼性、安全性を確保する上で重要な役割を果たします。適切に設計された配管ネットワークは、エネルギー損失を最小限に抑えるだけでなく、メンテナンスコストの削減、空気質の向上、機器寿命の延長にもつながります。軽量構造、耐腐食性、モジュール式組立などの優れた特徴を持つアルミ合金製配管は、現代の製造施設、作業場、産業プラントにおいて最適な選択肢となっています。このブログ記事では、高性能産業用パイプラインシステムの輸出業者であるUPIPEが、販売されているアルミ合金製圧縮空気配管の基本的なレイアウト原則や、一般的なレイアウト構成などについてご紹介します。
圧縮空気システムにアルミニウム合金配管を使用する理由
レイアウト戦略を検討する前に、アルミニウム合金が圧縮空気システムの主な材料となった理由を理解することが重要です。
* 耐腐食性: 従来の鋼管とは異なり、アルミニウム合金は錆びにくいため、よりクリーンな空気供給が保証され、空気圧工具の汚染を防ぎます。
* 軽量でありながら耐久性があります: 軽量化により設置が迅速化され、労力も軽減されますが、高圧に耐えられる機械的強度は維持されます。
* 滑らかな内部表面: 亜鉛メッキ鋼や PVC システムに比べて摩擦損失が少なく、圧力降下が軽減されます。
* モジュラー接続システム: クイック接続フィッティングにより、再構成、拡張、修理が簡単になります。
これらの特性により、アルミニウム合金は、効率性と適応性が最優先される複雑なレイアウトに最適です。
アルミ圧縮空気配管の基本レイアウト原則
圧縮空気システムの効率は配管レイアウトに大きく左右されます。配管設計が不十分だと、過度の圧力降下、空気の不均一な分配、そしてエネルギー消費の増加につながる可能性があります。
1. 圧力損失の最小化
圧力損失は、圧縮空気とパイプ内壁との摩擦によって発生します。これを最小限に抑えるには、以下の対策を講じてください。
* 実現可能な最大の主パイプライン径を使用します。
* 配管はできる限り短く、まっすぐにしてください。
* 不必要な曲げ、継ぎ目、制限を避けてください。
2. バランスのとれた空気分配
適切に計画されたレイアウトにより、すべての出口で均等な圧力が確保されます。
* 大規模施設の場合はループレイアウトを検討してください。
* システムの 1 つのセクションに過負荷がかからないように、空気を均等に分配します。
* 需要の高いゾーンに複数の供給ポイントを提供します。
3. 結露の蓄積を避ける
圧縮空気にはパイプ内で凝縮する可能性のある水分が含まれています。
※主管は排水口に向かって緩やかな傾斜（1～2％程度）を付けて施工してください。
* ドリップレッグは戦略的な位置に配置します。
* 水の持ち越しを防ぐために、取り出しポイントがパイプの上部に配置されていることを確認してください。

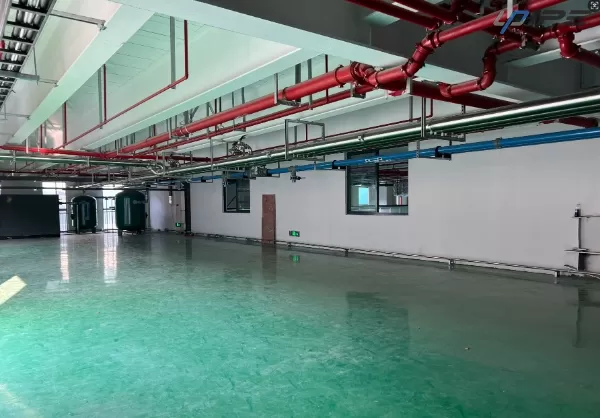

アルミ圧縮空気配管の一般的なレイアウト構成
施設によってレイアウト戦略は異なります。アルミニウム合金製圧縮空気配管の主な構成は以下のとおりです。
1. ループシステム
ループ レイアウトは、施設の周囲に閉回路でメイン パイプラインを接続します。
* 利点: 均一な空気分配、低い圧力降下、詰まりの場合の冗長性。
* 用途: 大規模な作業場、自動車工場、空気需要が均等に分散された施設。
2. 支店制度
施設内には 1 本のメイン ラインが通っており、支線はワークステーションまで伸びています。
* 利点: 設置が簡単で、材料コストが低い。
* 制限: 近くの出口と遠い出口の間の圧力の変化。
3. グリッドレイアウト
ネットワークを形成するループとブランチの組み合わせ。
* 利点: 拡張の柔軟性を備えたバランスの取れた配布。
* 用途: 多様な生産ゾーンを持つ複雑な製造工場。
アルミニウム圧縮空気配管の設計上の考慮事項
レイアウトを計画する際には、最適なパフォーマンスを確保するためにいくつかの要素を評価する必要があります。
1.パイプのサイズ
* 摩擦損失を減らすには、正しいパイプ径が不可欠です。
* 配管が大きすぎるとコストが不必要に増加し、配管が小さすぎると圧力降下が大きくなります。
* 流量、圧力要件、許容圧力損失を使用して適切なサイズを決定します。
2.設置場所
* 膨張や損傷を防ぐため、熱源の近くにパイプを設置しないでください。
* フォークリフトや破片によって損傷を受ける可能性がある床から配管を遠ざけてください。
* 安全性とアクセス性を考慮して、壁掛けまたは頭上への設置を行ってください。
3.継手と接続
* システムの整合性を維持するために、製造元が推奨するクイックコネクトフィッティングを使用してください。
* 乱流を制限するために、エルボ、T 字継手、リデューサーの使用を最小限に抑えます。
4.拡張機能
* アルミ合金製の配管は、溶接やねじ切りをせずに将来の変更が可能です。
* 潜在的な拡張ポイントを考慮してレイアウトを設計します。
圧縮空気ラインシステムのインストールのベストプラクティス
アルミニウム合金配管システムは通常、従来の金属パイプよりも設置が簡単ですが、細部への注意が依然として重要です。
1. 設置前にレイアウトを計画する
正確なルート、出口の位置、サポート構造を示すスケール図を作成します。
2. 適切なサポート間隔
たわみや接合部のストレスを防ぐために、定期的に（通常は 1 ～ 2 メートルごとに）パイプ サポートを使用してください。
3. 気密性を確保する
たとえ小さな漏れでも、時間の経過とともに大きなエネルギー損失につながる可能性があります。適合したシーリング材を使用し、組み立て後にはすべての接合部を点検してください。
4. 安全基準を実施する
関連する業界規格（空気質に関する ISO 8573 など）および地域の建築基準に従ってください。
圧縮空気ラインシステムの保守・点検
耐腐食性アルミニウム合金であっても、定期的な検査は不可欠です。
* 漏れ検出: 超音波漏れ検出器を使用して、漏れを迅速に特定し、修復します。
* 排水管理: 排水ポイントを定期的に空にして、水が溜まらないようにします。
* フィルターのメンテナンス: 空気の質を維持するために、重要なポイントのフィルターが清潔であることを確認します。
予防保守スケジュールを組み込むことで、システムの寿命と効率が大幅に延長されます。
圧縮空気ラインシステムのエネルギー効率の利点
最適化されたアルミニウム合金の圧縮空気配管レイアウトにより、大幅なエネルギー節約が可能になります。
* コンプレッサー負荷の低減: 圧力降下が減少すると、必要な圧力を維持するためのコンプレッサーの稼働が少なくなります。
* 機器寿命の向上: 安定した圧力により、空気圧工具や機械の摩耗が軽減されます。
* 持続可能性への影響: 無駄なエネルギーが減ると、二酸化炭素排出量も減ります。
結論
アルミニウム合金製の圧縮空気配管のレイアウトは、産業用圧縮空気システム全体の性能を決定づける重要な要素です。綿密な設計、適切な配管サイズ、バランスの取れた配管、そして適切な設置により、施設はよりクリーンな空気、エネルギー消費量の削減、そしてより信頼性の高い運用を実現できます。アルミニウム合金は、軽量、耐腐食性、そして容易な改造といった固有の利点を有しており、新規設置にもシステムアップグレードにも最適な素材です。綿密に計画された配管網は、単なるインフラ整備ではなく、運用効率と持続可能性への長期的な投資と言えるでしょう。
