産業用圧縮空気ネットワークは、もはや施設内を走る単純なユーティリティラインではありません。これらは、生産効率、エネルギー消費、機器の寿命に直接影響を与える設計されたインフラストラクチャです。適切に設計されたシステムにより、すべての生産ゾーンにわたって安定した圧力、最小限の漏れ、予測可能なエアフロー分布が保証されます。
アルミニウム合金配管システムは、その耐食性、モジュールの柔軟性、およびさまざまな動作条件下での一貫した性能により、現代の産業環境で広く採用されています。適切に計画すれば、圧縮空気ネットワークは定期的なメンテナンスの負担ではなく、長期的な資産になります。このブログ投稿では、UPIPE は高性能ブルーアルミニウムエアライン工場として、工場空気供給用の圧縮空気パイプ設置レイアウトの特徴を共有します。
効率的な圧縮空気インフラの設計は、物理的な設置のずっと前から始まります。計画段階では、システムの信頼性と将来の拡張性を定義します。圧縮空気パイプ設置プロジェクトにおける最も重要な目的の 1 つは、すべてのエンドユース ポイントにわたってバランスのとれた空気流分布を維持しながら、圧力損失を最小限に抑えることです。
構造化されたレイアウトでは、常に次の点を考慮する必要があります。
総空気需要とピーク消費サイクル
コンプレッサーステーションと使用ポイント間の距離
複数の分岐にわたる圧力の安定性
将来の生産ラインに向けた能力の拡張
すべてのパイプラインセグメントのメンテナンスアクセス可能
レイアウトが適切に計画されていないと、圧力ゾーンが不均一になることが多く、コンプレッサーの負担が大きくなり、運用コストが増加します。対照的に、適切に構造化されたシステムは空気の流れを均等に分配し、負荷の変動を軽減し、エネルギー効率を向上させます。
産業用空気分配システムでは、材料の選択が重要な要素となります。従来の鋼管は一部の施設で依然として使用されていますが、内部腐食、スケール、通気制限などの長期的な課題が生じています。これらの問題により、システムの効率が徐々に低下し、メンテナンスの頻度が増加します。
UPIPE のアルミニウム合金配管システムは、いくつかの利点を備えた最新の代替手段を提供します。
設置が容易な軽量構造
滑らかな内面でフリクションロスを低減
湿気の多い環境や化学環境における強い耐食性
柔軟なシステム拡張を実現するモジュラー接続設計
最新のソリューションの中でも、視覚的な識別とシステムのセグメント化が必要な産業環境では、青色のアルミニウム圧縮空気パイプの使用がますます一般的になってきています。色分けされた構造により、メンテナンス計画が簡素化され、複雑な施設におけるシステム間の混乱のリスクが軽減されます。
ルーティング設計は、圧縮空気分配システムのパフォーマンスに直接影響します。目的は、すべてのブランチにわたってバランスのとれた圧力を維持しながら、可能な限り最短のエアフロー パスを作成することです。
効果的なルーティング戦略には次のものがあります。
圧力を安定させるループ状メインパイプラインの確立
不必要な垂直高さの変更を避ける
乱流を増大させる急な曲がりを減らす
支線を実際の消費地点に近い位置に配置
ループ設計は、空気が複数の方向から流れることを可能にし、離れたエンドポイントでの圧力損失を低減するため、大規模な工場で特に効果的です。これにより、生産需要のピーク時でも一貫したパフォーマンスが保証されます。
最新の圧縮空気システムは、モジュール式設置技術への依存度が高まっています。従来の溶接鋼製パイプラインとは異なり、モジュール式アルミニウム システムでは、大幅なダウンタイムを発生させることなく、迅速な組み立てと再構成が可能です。
大規模なエアコンプレッサーライン設置プロジェクトでは、モジュラーシステムにより労働力と設置時間が大幅に削減されます。事前に設計されたパイプセクションとクイックコネクト継手を使用すると、技術者は最小限の専用ツールで複雑なレイアウトを構築できます。
このアプローチは、将来の拡張性もサポートします。生産ラインの拡張または変更の際、完全に解体せずに配管システムを再構成できるため、長期的なインフラストラクチャのコストが削減されます。
接続の完全性は、圧縮空気分配システムの最も重要な側面の 1 つです。たとえ小さな漏れでも、時間の経過とともに重大なエネルギー損失が生じる可能性があります。
UPIPE システムは、次のことを保証するように設計された精密設計の継手を使用しています。
高圧条件下での密閉性
振動による緩みに強い
産業環境における長期耐久性
漏れ箇所のない安定したエアフロー
高性能アルミニウム圧縮空気パイプ継手の統合により、すべての接続が構造的および動作上の完全性を維持します。これらの継手は、配管システムの内部形状に適合するように設計されており、乱流を最小限に抑え、空気流効率を向上させます。

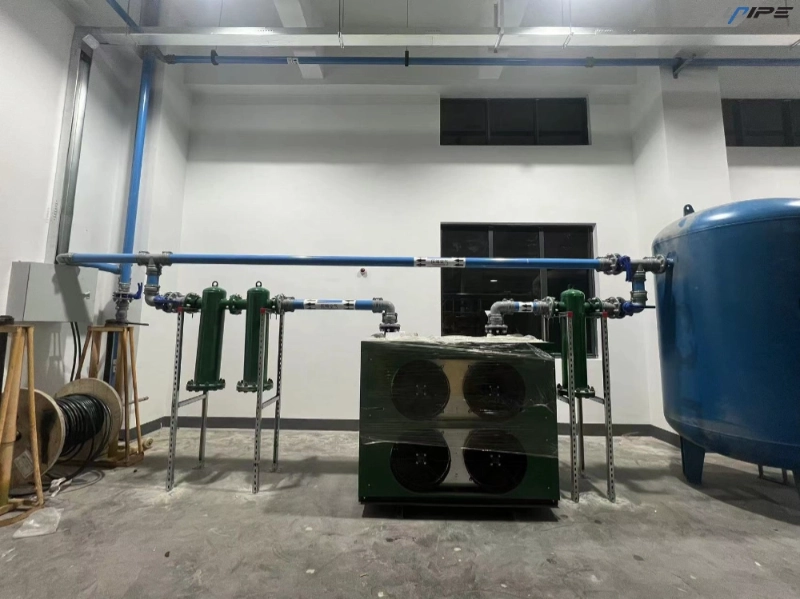

圧縮空気システムの効果は、コンプレッサー ステーションとの統合によって決まります。統合が不十分だと、多くの場合、圧力が不安定になり、負荷が不均一に分散され、過剰なエネルギー消費が発生します。
バランスの取れたパフォーマンスを達成するために、エンジニアは通常、次のことに重点を置きます。
可能な限りコンプレッサー室を中央に配置する
適切なサイズのメインヘッダーを使用してボトルネックを軽減する
圧力変動を安定させるための緩衝貯蔵タンクの設置
すべての主要消費ゾーンへの均等な流通経路の確保
大規模な産業設備では、エアコンプレッサーラインの設置が不適切に設計されていると、離れた生産ポイントで大幅な圧力低下が発生する可能性があります。これは機器の性能に影響を与えるだけでなく、製品の品質の不安定につながる可能性があります。
空気漏れは、依然として産業用圧縮空気システムにおける最も一般的な非効率の 1 つです。たとえ軽微な漏れであっても、時間の経過とともに蓄積されてかなりのエネルギー損失となる可能性があります。
予防戦略には次のようなものがあります。
すべての接合部と付属品の定期検査
アルミニウム系と互換性のある高品質シール材の使用
複数のネットワークポイントでの圧力監視
パイプライン接続への機械的ストレスの回避
UPIPE システムは、精密な製造と標準化された接続形状により、漏れのリスクを最小限に抑えるように設計されています。また、滑らかな内部構造により、時間の経過とともに間接的にシール性能に影響を与える可能性のある粒子の蓄積の可能性も低減されます。
エネルギー効率は、現代の産業運営における主要な懸念事項です。圧縮空気は製造において最も高価なユーティリティの 1 つであり、システムの効率が直接的なコスト要因となります。
エネルギー消費量を削減するための主な戦略は次のとおりです。
エアフロー要件に基づいてパイプ直径を最適化
不必要な曲がりや制限を排除する
システム全体で安定した圧力レベルを維持する
アルミ合金配管などの低摩擦素材の使用
青色アルミニウム圧縮空気パイプシステムの使用は、従来の配管材料と比較して滑らかな内面と乱流の低減により、気流の一貫性の向上に貢献します。
多くの圧縮空気システムは、回避可能な設計エラーによりパフォーマンスが低下します。これらの間違いは、多くの場合、インストール完了後に高くつくことになります。
よくある問題には次のようなものがあります。
空気の流れを制限する過小パイプライン
過剰な屈曲を伴う過度に複雑な配線
将来の拡張計画の欠如
ネットワーク全体で一貫性のないマテリアルの選択
高需要ゾーンと低需要ゾーンの分離が不十分
計画段階でこれらの問題を回避すると、長期的なシステムの信頼性が大幅に向上し、メンテナンスの必要性が軽減されます。
適切に設計された圧縮空気システムは、生産を中断することなく簡単なメンテナンスをサポートする必要があります。したがって、アクセシビリティは重要な設計要素です。
メンテナンス計画には以下を含める必要があります。
パイプラインセクションに明確にラベルを付けて、すぐに識別できるようにする
アクセス可能なバルブと継手の位置
圧力安定性のための定期的な検査間隔
初期段階の漏洩を検出するための監視システム
UPIPE が提供するようなモジュール式アルミニウム システムは、ネットワーク全体に影響を与えることなく、個々のコンポーネントを迅速に分解して交換できるため、メンテナンス手順が簡素化されます。
圧縮空気システムは、自動車製造、エレクトロニクス製造、梱包、重機作業などの幅広い業界で使用されています。各業界には、独自のエアフロー要件と圧力要件があります。
スケーラビリティは、成長する実稼働環境では特に重要です。適切に設計されたシステムにより、次のことが可能になります。
大規模な構造再設計を行わずに拡張
圧力の不均衡を生じさせずに新しい生産ゾーンを追加
システムに過負荷を与えない補助機器の統合
この柔軟性はモジュール式アルミニウム配管システムの重要な利点の 1 つであり、中断を最小限に抑えて拡張または再構成することができます。
産業用圧縮空気システムは、よりスマートで効率的な設計に向けて進化しています。今後の開発は、デジタル監視、予知保全、エネルギー最適化に焦点を当てています。
主な傾向は次のとおりです。
リアルタイムの圧力および流量監視システム
AI を活用した漏れ検出とメンテナンスのスケジュール設定
軽量かつ高耐久性の配管材
グローバルな互換性を実現する標準化されたモジュール式システム
産業界が持続可能性とエネルギー効率を優先し続けるにつれ、先進的なアルミニウム配管ソリューションは産業インフラの形成においてますます重要な役割を果たすことになります。
最新の産業環境で運用効率を維持するには、適切に設計された圧縮空気分配ネットワークが不可欠です。初期計画から材料の選択、配線設計、長期保守に至るまで、あらゆる段階がシステムのパフォーマンスに影響します。
UPIPE アルミニウム合金配管システムは、信頼性の高い空気流分配のための堅牢な基盤を提供し、モジュール式の柔軟性、耐食性、および高い密閉性を提供します。適切に実装すると、安定したパフォーマンス、エネルギー消費の削減、さまざまな産業アプリケーションにわたるスケーラブルなインフラストラクチャの成長がサポートされます。
