圧縮空気の分配は、コンプレッサーと空気圧機器の間の直接的な接続として扱われることがよくありますが、配管ネットワークは、空気がすべての使用箇所にどれだけ効率的に届くかに直接影響します。パイプの直径が小さすぎる場合、経路が不必要に長い場合、または継手が過度の抵抗を引き起こす場合、圧縮空気が必要な機器に到達する前に圧力が低下する可能性があります。したがって、綿密に計画された圧縮空気配管設計では、空気流量需要、動作圧力、配管長、圧力損失、継手、レイアウト、漏れ制御、および将来の容量を同時に考慮する必要があります。
産業施設の場合、目的は単に利用可能な最大のパイプを選択することではありません。より現実的な目的は、設置、保守、変更、拡張が容易でありながら、制御された圧力損失で必要な空気流を供給できる分配ネットワークを作成することです。これは、生産エリアに複数の空気圧機械が同時に稼働している場合や、後で追加の機器を導入する可能性がある場合に特に重要になります。
圧縮空気パイプのサイジングの最初のステップは、実際の空気流要件を理解することです。空圧ツール、シリンダー、バルブ、アクチュエーター、包装機器、自動化機器、およびプロセス機械は、非常に異なる消費パターンを持つ可能性があります。継続的に動作するデバイスもあれば、短時間に高いエアフローを必要とするデバイスもあります。したがって、コンプレッサーの能力だけを見ると、配電ネットワークが何を処理しなければならないかについて不完全な全体像が得られる可能性があります。
有用なアプローチは、個々の機器の消費量を特定し、それらの要件がどのように重複するかを評価することです。主要な流通ラインは、1 台の機械専用のサイズではなく、接続された生産エリアの予想される需要に対応する必要があります。複数のユーザーが同時に操作できる場合、それらの合計需要が必要なパイプ容量を決定するための重要な基準になります。
この段階では将来の需要も考慮する必要があります。工場では、最初の設置後に生産ステーションを追加したり、作業場を拡張したり、空気圧装置の数を増やしたりする場合があります。今日の消費のみを中心にメインルートを設計すると、後で制限が生じる可能性があります。適切な拡張容量を許容することで、産業用圧縮空気配管全体の設計を耐用年数にわたってより実用的なものにすることができます。
圧力損失は、圧縮空気配管のサイズを決定する際の中心的な考慮事項の 1 つです。空気がパイプ内を移動すると、移動する空気と内部表面との間に摩擦が生じ、抵抗が生じます。ルートが長くなり、気流が増えるほど、この抵抗はより重要になります。したがって、パイプのサイズが小さすぎると、コンプレッサー側と使用箇所との間に顕著な圧力差が生じる可能性があります。
ただし、圧力損失は直管部分だけから発生するわけではありません。エルボ、ティー、バルブ、減速機、コネクター、その他のコンポーネントも空気の流れに影響します。パイプの長さが比較的短いネットワークでも、継手の選択が適切でなかったり、レイアウトに急激な方向変更が多すぎたりすると、不要な抵抗が発生する可能性があります。
このため、完全な圧縮空気配管設計では、直管の長さだけを計算するのではなく、空気流路全体を評価する必要があります。目的は、単に紙上の特定のパイプ直径を達成することではなく、機器が動作する場所で十分な圧力を維持することです。
パイプの直径によって、圧縮空気に利用できる内部通路が決まります。空気流要求量が高いまま直径が小さくなると、空気速度が増加し、摩擦損失がさらに大きくなる可能性があります。これにより、特に複数のマシンが同じブランチから空気を吸引している場合、圧力調整がより困難になる可能性があります。
パイプの直径を大きくすると、内部の流れの面積が増え、抵抗を減らすことができますが、サイズを大きくしすぎる場合にも慎重に対処する必要があります。実際の空気流要件が比較的低い場合、パイプが大きくなるとより多くの材料が必要になり、有意義な利点が得られずに設置コストが増加する可能性があります。したがって、適切な直径は、需要、距離、圧力要件、および全体的な分配配置に基づいて決定する必要があります。
このため、圧縮空気パイプのサイズ設定は、パイプ サイズのみに基づく単純なルールではなく、工学的なバランスとして扱う必要があります。適切な設計では、配電ネットワークを不必要に高価な設備に変えることなく、十分な容量を提供します。

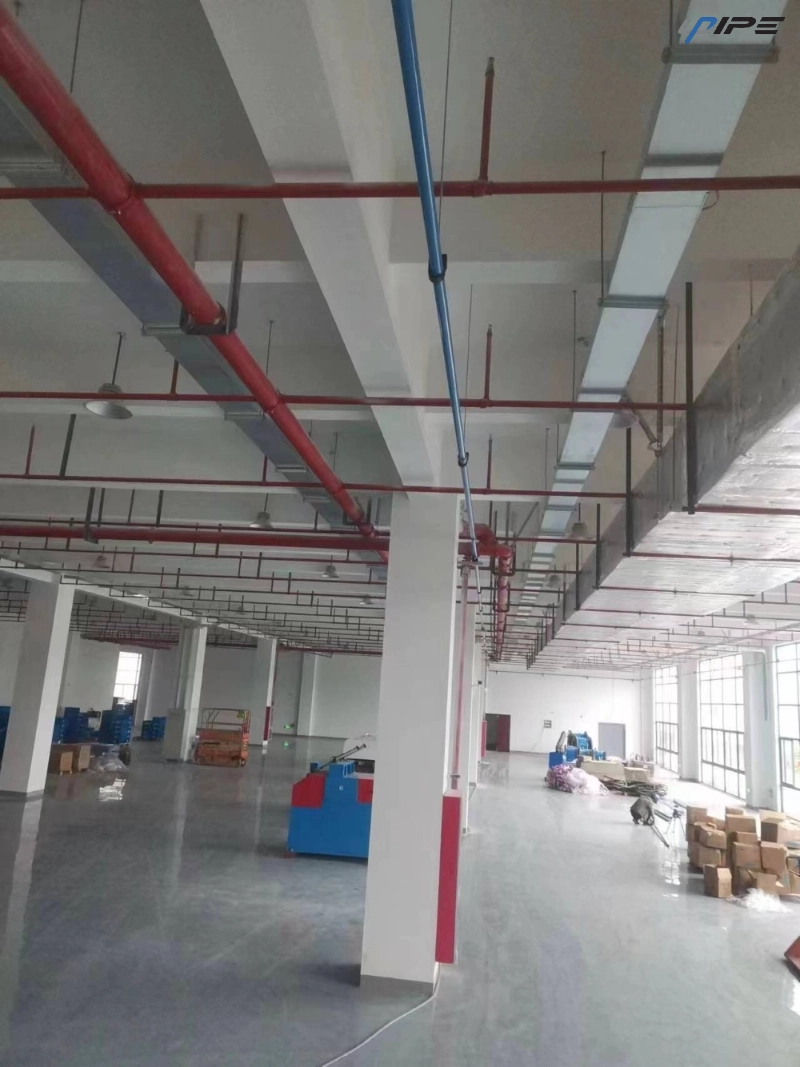

配管の長さは圧力損失に大きな影響を与えます。供給ポイントと機器の間の距離が増加すると、圧縮空気はより大きな内部表面積にわたって抵抗にさらされます。したがって、長い生産ホール、複数ゾーンの作業場、および大規模な製造施設では、コンパクトな設備よりも慎重な計画が必要です。
配管の物理的な配置も考慮する必要があります。直接ルートは不必要な抵抗を減らすことができますが、将来の接続が困難になる場合は最短ルートが常に最も有用であるとは限りません。適切に計画されたメインラインは、分岐の長さを管理しやすく保ち、追加の機器のための実用的な接続ポイントを残しながら、複数の生産エリアにサービスを提供できます。
大規模な設置の場合は、必要に応じてループ状の分散配置も考慮することができます。複数の方向から空気を供給すると、空気の流れがさまざまな領域に分散され、1 つの長い分岐への依存が軽減されます。最適な配置は、施設のレイアウト、需要分布、利用可能な圧力、拡張計画によって異なります。

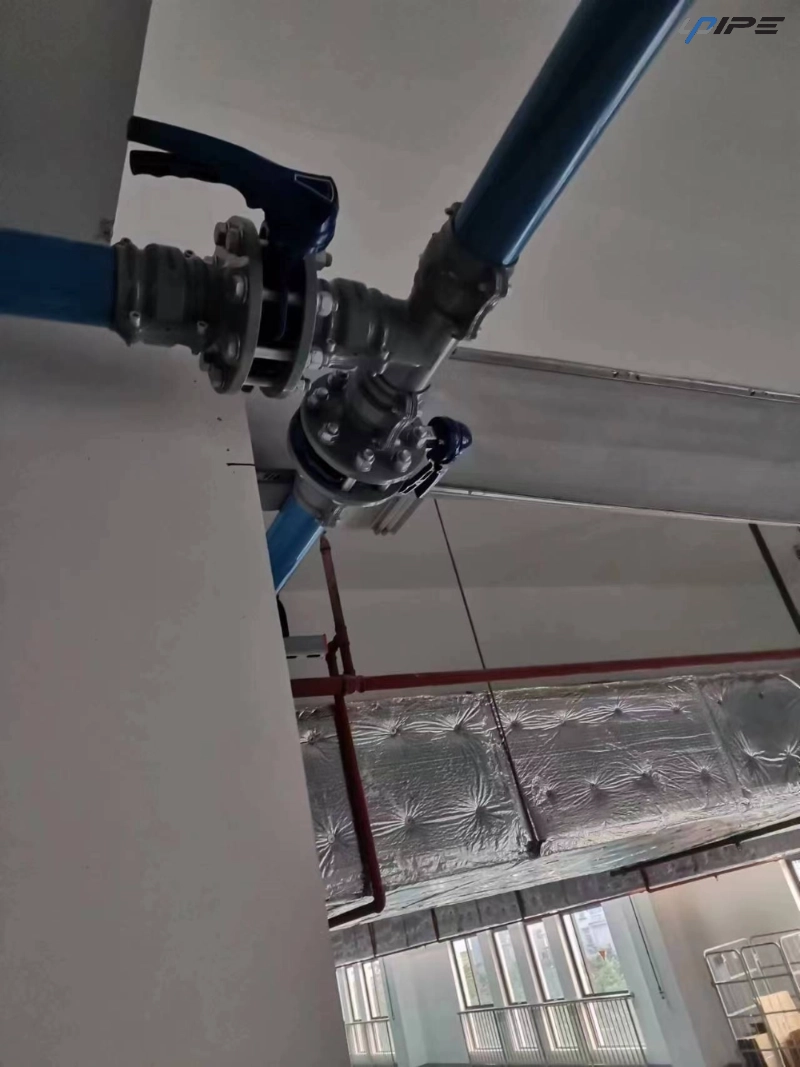

フィッティングは、物理的なサイズが示す以上に空気の流れに大きな影響を与える可能性があります。すべてのエルボは方向を変え、すべてのティーは流れを分割し、すべてのバルブまたはコネクタは別の内部遷移を導入します。配管ルートに多数の継手が含まれる場合、予想される圧力損失を評価する際には、それらの結合抵抗を考慮する必要があります。
ユパイプはアルミ管継手の内部設計にこだわりました。エルボ、ティー、クイック ドロップには、よりスムーズな空気の流れをサポートし、不必要な圧力損失を減らすことを目的とした流れ誘導構造が使用されています。配管ネットワークの効率性は、圧縮空気が通過する完全な経路と同程度であるため、これは重要です。
接続品質も重要な考慮事項です。パイプの直径自体が正しく選択されている場合でも、ジョイントのシールが不十分な場合は、圧縮空気が徐々に放出される可能性があります。 UPIPE は、接続の信頼性を向上させ、振動や不適切な取り付けに伴う漏れを軽減するように設計された一体成形コネクタとシーリング構造を使用しています。
空気は不必要な抵抗や汚染をできるだけ少なくしてネットワークを通過する必要があるため、圧縮空気パイプの内部状態が重要です。内部表面が粗かったり、汚れていたり、保護が不十分であると、設置時や操作中にさらなる懸念が生じる可能性があります。
UPIPE アルミニウム パイプは純アルミニウムから製造されており、内面がきれいになるように設計されています。パイプの端は正確にカットされており、輸送や保管中に内部通路を保護する梱包対策が施されています。これらの詳細はパイプの直径に比べれば些細なことのように見えるかもしれませんが、完成した圧縮空気分配ルートの全体的な品質に貢献します。
きれいな圧縮空気が重要な用途では、設置方法により、配送から最終接続までこの清浄度を維持する必要があります。パイプの端は設置まで保護されたままにし、コンポーネントは空気流路に塵、破片、その他の汚染物質が入らないように取り扱う必要があります。
材質は設置、取り扱い、耐久性、長期メンテナンスに影響を与えるため、材質の選択はパイプのサイズと合わせて評価する必要があります。アルミニウムは、比較的軽量で優れた耐食性と実用的な設置特性を兼ね備えているため、圧縮空気の分配に広く使用されています。
産業用配管プロジェクトの場合、特に長い流通ルートや頭上の配管が関係する場合、軽量のパイプを使用すると設置時の取り扱いと位置決めが容易になります。アルミニウムはまた、圧縮空気の輸送に適した滑らかな内面を提供します。
UPIPE のアルミニウム圧縮空気配管は、純粋なアルミニウム構造と厚いパイプ壁を使用して、構造強度と実用的な取り扱いを組み合わせています。製品範囲には、コネクタ、エルボ、ティー、バルブ、クランプ、フランジ、エンド キャップ、フレキシブル ホース、および完全な流通ルートを構築するために必要なその他のコンポーネントも含まれています。
パイプの直径は重要ですが、漏れがあると適切なサイズのネットワークのパフォーマンスが損なわれる可能性があります。 1 つの接続部では小さな漏れは重要ではないように見えますが、大規模な施設全体に複数の漏れ箇所があると、継続的な圧縮空気需要が発生する可能性があります。これにより、空気供給装置にかかる作業負荷が増大し、生産現場で利用可能な空気の量が減少する可能性があります。
漏れ防止は接続設計から始まり、設置品質まで続きます。パイプの端は正しく準備され、コネクタは意図された方法に従って取り付けられ、シール要素は適切な位置に維持される必要があります。特に繰り返しの動きが接続に徐々に影響を与える可能性がある機械の周囲では、振動も考慮する必要があります。
UPIPEは、配管アプローチにシール構造と防振コンポーネントを組み込んでいます。パイプ クランプは安定性を向上させるように設計されており、コネクタのシーリング機能は振動や取り付けの問題による漏れのリスクを軽減することを目的としています。
主配電線と機器の間の最終接続については、別途注意する必要があります。ブランチの位置が不適切であると、凝縮した水分が敏感な下流の機器に向かって移動する可能性があります。これは、圧縮空気がコンプレッサーを出た後に冷却され、流通経路内に湿気が溜まる場合に特に関係します。
したがって、効果的な凝縮水管理をサポートするようにクイックドロップ装置を配置および設計する必要があります。 UPIPE クイック ドロップ コンポーネントには、凝縮水が下流の空気接続部に直接入るのを防ぐことを目的としたグースネック構造が組み込まれています。強化された構造と複数のシール面も安定した接続性能をサポートします。
原理は単純です。圧縮空気は、空気の流れだけでなく、パイプ ネットワーク内の湿気の物理的挙動も考慮した接続配置を通じて使用場所に到達する必要があります。
圧縮空気ネットワークは、生産計画から切り離して設計すべきではありません。製造要件は時間の経過とともに変化する可能性があり、追加の機器が既存の配電線に接続される場合があります。元の配管のサイズが初期の要求に近すぎる場合、拡張により圧力が不安定になったり、大幅な変更が必要になったりする可能性があります。
より良いアプローチは、幹線を計画するときに将来の可能性のある接続ポイントを考慮することです。これは、可能な限り最大のパイプを自動的に選択するという意味ではありません。代わりに、設計では生産が拡大する可能性のある領域を特定し、適切な容量と接続の柔軟性を提供する必要があります。
これは、設備のレイアウトが頻繁に変更される工場で特に役立ちます。モジュール式アルミニウム配管配置により、流通ルート全体を再構築することなく、分岐の追加、接続の再配置、ネットワークの拡張が容易になります。
構造化されたワークフローにより、圧縮空気配管設計の一貫性が高まり、レビューが容易になります。まず、接続されている機器をリストアップし、必要なエアフローを見積もります。次に、動作圧力を特定し、供給点と最も要求の厳しい使用点との間の許容可能な圧力損失を決定します。
その後、実際の配管ルートをマッピングし、本線と重要な分岐を含む全長を計算します。エルボ、ティー、バルブ、コネクタが追加の抵抗に寄与するため、継手を検討する必要があります。最後に、将来の需要を評価し、選択した配管配置が予想される変更に対して十分な柔軟性を備えていることを確認します。
| 設計段階 | 主な質問 |
|---|---|
| 空気需要 | どのくらいの風量が必要ですか? |
| 使用圧力 | 装置に到達する圧力はどれくらいですか? |
| 路線の長さ | 飛行機はどのくらいの距離を移動しなければなりませんか? |
| パイプ径 | パイプは必要な空気流を効率的に運ぶことができますか? |
| 継手 | 接続によりどのくらいの追加の抵抗が発生しますか? |
| 漏れの制御 | 接合部は信頼性の高いシールを維持できますか? |
| 拡大 | 後で追加の機器を接続する必要がありますか? |
このプロセスは、最初にパイプ直径を選択し、後でそれを正当化しようとするというよくある間違いを防ぐのに役立ちます。よく開発された設計では、直径はいくつかの関連した工学的考慮事項の結果です。
正確に計算された配管ネットワークであっても、設置品質に一貫性がなければ、パフォーマンスが低下する可能性があります。パイプ部分はきれいに切断され、接続は適切に位置合わせされ、クランプは適切なサポートを提供する必要があります。接合部に不必要な応力がかかるとシール性能に影響が出る可能性があり、配管の支持が不十分だと動作中に振動や動きが発生する可能性があります。
UPIPE の製品設計は、正確に準備されたパイプ端、強化コンポーネント、防振クランプ、モジュール式アセンブリ用に設計された接続構造を通じて、これらの設置上の考慮事項のいくつかに対処しています。より大きなパイプサイズの場合、隆起リングは接続の準備と取り付け作業を簡素化するのにも役立ちます。
最終検査では、目に見える設置品質以上のものをカバーする必要があります。ネットワークを通常の運用に移す前に、圧力の挙動、接続の完全性、漏洩ポイント、ブランチのパフォーマンス、将来のメンテナンスのためのアクセスのしやすさをすべて考慮する必要があります。
効果的な圧縮空気配管設計とは、最終的には、空気流量需要、配管直径、圧力損失、継手、配線、シーリング、将来の容量の間の完全な関係を制御することです。あるセクションに対して適切なサイズのパイプであっても、ネットワークの別の部分で過剰な制限や漏れが発生すると、パフォーマンスが低下する可能性があります。
産業施設の場合、アルミニウム製圧縮空気配管は、軽量構造、きれいな内部表面、耐食性、モジュラー接続、および設置の柔軟性の実用的な組み合わせを提供します。 UPIPE は、これらの特性を、完全な圧縮空気分配用途向けに設計された流れ指向のフィッティング、シール構造、強化コンポーネント、付属品と組み合わせています。
したがって、最も効果的なアプローチは、パイプの直径を単独の数値として重視しないことです。代わりに、供給ポイントから機器までのエアフロー経路全体を評価し、ピーク需要時にネットワークがどのように動作するかを理解し、不必要な抵抗と漏れを制御し、将来の生産要件に十分な柔軟性を残します。これにより、長期にわたって効率的な産業用エアフローをサポートしながら、より安定して保守可能な圧縮空気分配ネットワークが構築されます。
必要な空気流量、動作圧力、パイプの全長、許容可能な圧力損失、継手、および予想される将来の需要から始めます。パイプの直径は、これらの要素を総合的に評価した後に選択する必要があります。
圧力降下とは、使用点で利用可能な圧力が供給点での圧力よりも低いことを意味します。過剰な損失は空気圧機器の性能に影響を与える可能性があり、空気供給に対する需要が増加する可能性があります。
はい。エルボ、ティー、バルブ、コネクター、その他のコンポーネントにより、追加の流れ抵抗が発生します。それらの数量、形状、内部通路は、完全な配管ルートの一部として考慮する必要があります。
アルミニウムは、軽量構造、耐食性、清潔な内部表面、および便利なモジュール式設置を備えているため、産業用圧縮空気の供給に一般的に使用されています。 UPIPEは、圧縮空気の分配に必要なアルミニウムパイプと継手および付属品を提供します。
はい。不必要な制限を設けたり大幅な変更を必要とせずに追加の機器や生産エリアを接続できるように、初期設計時に将来のエアフロー需要を考慮する必要があります。
単一の要素がデザイン全体を決定することはありません。バランスの取れた産業用圧縮空気配管ネットワークを作成するには、空気流量の需要、パイプ直径、圧力損失、ルートの長さ、継手、漏れ制御、材料の選択、設置品質、将来の拡張を合わせて評価する必要があります。
