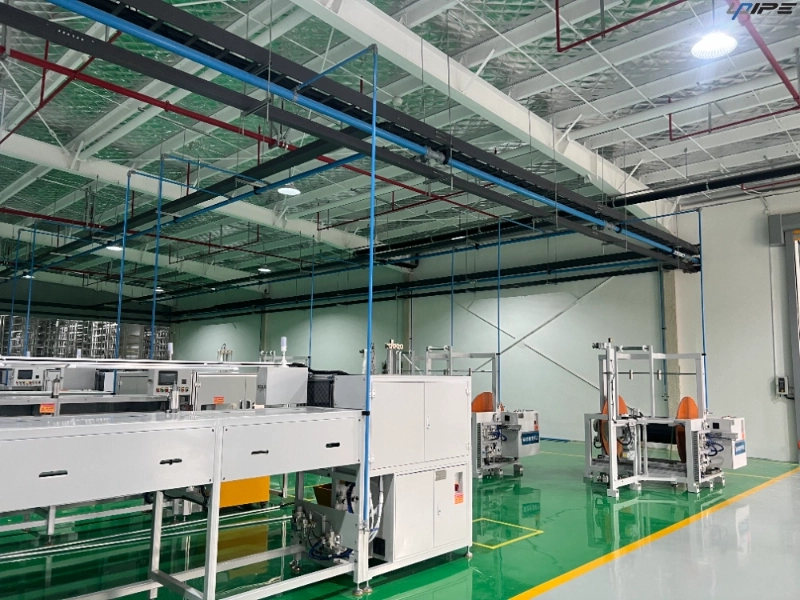

圧縮空気の分配は、作業場全体で空気圧機器がどのように一貫して動作するかに直接影響します。パイプラインのレイアウトが適切に計画されていないと、異なる使用点間で圧力が変動する可能性があり、また不必要な曲がり、長い配管、制限された接続、漏れにより、ツールや生産設備に利用できる空気が減少する可能性があります。したがって、綿密に計画されたワークショップの圧縮空気システムは、単にコンプレッサーと機器の間のパイプを接続するのではなく、空気流の需要、圧力の安定性、アクセスのしやすさ、将来の変化を考慮して設計する必要があります。
産業作業場では、アルミニウム配管は、クリーンで適応性のある空気分配ネットワークを構築するための実用的なアプローチを提供します。 UPIPE は、モジュラーパイプ構造と専用の継手およびシーリングコンポーネントを組み合わせた、圧縮空気、真空、および不活性ガス用途向けのアルミニウム合金配管ソリューションを開発しています。効率的な流路、安全な接続、さまざまな作業領域にわたって一貫した圧力供給をサポートする柔軟なレイアウトを作成することに重点が置かれています。
コンプレッサー出口の圧力は、すべてのワークステーションで自動的に同じ圧力に変換されるわけではありません。圧縮空気が流通ルートを通過する際、直線パイプのセクション、エルボ、ティー、バルブ、コネクター、パイプ直径の変化などで抵抗が発生します。ルートが長すぎる場合、または過度の制限がある場合、複数の空気圧装置が同時に動作すると、下流側の圧力が低下する可能性があります。
適切に計画された作業場圧縮空気システムのレイアウトは、主供給源から各使用点までの経路を制御することで、これらの不必要な損失を削減することを目的としています。パイプのサイズは予想される空気の流れを反映する必要があり、一方、分岐の配置は、個々の作業エリアが利用可能な空気を求めて過度に競合するのを防ぐ必要があります。これは、空気圧工具、組立装置、制御装置、自動機械が異なる時間に動作する作業場では特に重要になります。
個別のドロップや分岐を設置する前に、主要な配布ルートを計画する必要があります。バランスの取れたレイアウトにより、分岐接続を実用的でアクセスしやすい状態に保ちながら、圧縮空気がワークショップ内を効率的に移動できるようになります。エンジニアは、すべてのパイプセクションを個別に扱うのではなく、稼働日を通じて需要が変化したときにネットワーク全体がどのように動作するかを考慮する必要があります。
ループ状の配置では、空気が複数の方向から供給ポイントに到達できるため、より大きな作業場エリアでの柔軟性が向上します。その後、機器の場所と予想される消費量に応じてブランチを配置できます。小さなエリアの場合は、短い分岐を備えた慎重にサイズ設定されたメイン ラインで十分な場合があります。どちらの状況でも、パイプの直径、ルートの長さ、継手の数量、需要の分布を合わせて考慮する必要があります。
| レイアウト要素 | なぜそれが重要なのか | 設計上の考慮事項 |
|---|---|---|
| メインパイプサイズ | 利用可能な空気の流れに影響を与える | 直径を需要に合わせて調整する |
| 路線の長さ | 流れ抵抗を加える | 配布経路を実用的なものに保つ |
| 分岐位置 | 局所的な圧力に影響を与える | 需要地域の近くに店舗を配置する |
| フィッティング数量 | フロー制限を追加します | 不必要な接続を避ける |
| パイプ材質 | 耐久性とメンテナンスに影響を与える | 耐食性を考慮する |
| 今後の展開 | 総需要の変化 | 追加のブランチのための余地を残す |
このアプローチにより、ネットワークの評価が容易になり、個別の設計決定によって引き起こされる圧力の問題を防ぐことができます。
材料の選択は、長期にわたる圧縮空気の供給において重要な部分です。アルミニウム合金配管は軽量で耐食性を兼ね備えているため、設置の柔軟性と長期的な清浄度が重要な作業場に適しています。腐食しやすい配管材料とは異なり、アルミニウムは内部の錆の形成によって徐々に劣化する可能性のある表面に依存しません。
パイプの内部状態も空気の流れに影響します。滑らかな内部通路により、圧縮空気の不要な抵抗が少なくなり、腐食生成物による汚染の可能性が軽減されます。このため、アルミニウム製の圧縮空気配管レイアウトは、圧縮機室、生産エリア、および個々のワークステーション間に空気を分配するためのクリーンな基盤を提供できます。
UPIPE は、圧縮空気、真空、不活性ガス用途向けに設計されたモジュラー接続を備えたアルミニウム合金配管に焦点を当てています。これにより、厳格なパイプライン配置に機器の設置場所を強制するのではなく、実際のワークショップの要件に基づいて流通ルートを構成できるようになります。
圧縮空気パイプラインは、直管以外にもさまざまな要素で構成されています。エルボ、ティー、バルブ、コネクタ、ドロップごとに、空気が通過する経路が変化します。コンポーネントの選択が適切でなかったり、不必要に制限されたりすると、特にいくつかの継手がネットワークの小さなセクションに集中している場合、追加の抵抗が発生する可能性があります。
効率的なフィッティング形状により、よりオープンな空気流路を維持できます。 UPIPE アルミニウム圧縮空気パイプ継手は、調整された配管アプローチの一部として設計されており、設置の柔軟性と制御された空気流の両方をサポートする接続を提供します。フルサイズの流路と適切な接続構造は、パイプラインのさまざまなセクションが合流する場所の制限を制限するのに役立ちます。
これは、ワークショップ用途の場合、取り付けの詳細として扱うのではなく、圧力損失の計算に継手の選択を含める必要があることを意味します。適切な直径のパイプラインであっても、その継手が過度の制限を生じさせると、不必要な圧力損失が発生する可能性があります。
圧力の一貫性は、空気がパイプ内をどのように流れるかだけでなく、ネットワークが空気をどれだけ効果的に保持するかにも依存します。漏れは通常、ジョイント、バルブ、継手、シール領域の周囲で発生します。個々の漏れが軽微に見える場合でも、漏れ箇所が複数あるとコンプレッサーの負荷が増大し、生産設備で利用できる圧縮空気の量が減少する可能性があります。
したがって、信頼できる作業場空気配管ソリューションでは、接続の完全性を重視する必要があります。 UPIPE は、専用のシーリング コンポーネントとモジュラー接続構造を使用して、確実な接合と一貫したシーリング性能をサポートします。機械的ストレスは時間の経過とともに接続に影響を与える可能性があるため、正しいパイプの準備、位置合わせ、サポート、および取り付けも同様に重要です。
漏れを減らすことは、稼働時間が長い作業場では特に重要です。回避可能な空気損失を防ぐことで、使用可能な圧力を維持しながら、コンプレッサーの出力を高めることで分配の非効率を補う必要性を軽減します。
流通ルートと空気圧ツールまたは機械の間の最終的な接続には細心の注意が必要です。ドロップの位置が機器から遠すぎる場合は、より長いフレキシブル ホース、追加のコネクタ、または複雑な配線が必要になる場合があります。これらの追加要素は抵抗を生み出し、メンテナンスをより困難にする可能性があります。
したがって、ポイントオブユース接続は、実際のワークステーションの要件に従って配置する必要があります。クイックドロップと適切なコネクタにより、メインパイプラインから個々の機器へのより組織的な移行が可能になります。湿気管理が重要な場合、滴下配置では凝縮水の挙動と排水要件も考慮する必要があります。
綿密に計画された工場の圧縮空気配管レイアウトにより、主要な流通ルートの効率を損なうことなく、各出口に簡単にアクセスできます。アクセシビリティと通気性のこのバランスは、時間の経過とともに機器の位置が変わる可能性がある作業場では不可欠です。
ワークショップのレイアウトが変更されることはほとんどありません。生産設備が移動されたり、新しい空気圧ツールが追加されたり、追加の作業エリアで圧縮空気が必要になったりする場合があります。変更が難しいパイプラインは、これらの変更が発生したときに制約になる可能性があります。
アルミニウム配管は重量が比較的軽いため、取り扱いや位置決めが容易になるため、モジュール式の設置に適しています。 UPIPE の接続ベースのアプローチにより、パイプ、エルボ、ティー、バルブ、クランプ、その他のコンポーネントを作業場のレイアウトに応じてさまざまな構成に組み立てることができます。
この柔軟性により、メンテナンスも簡素化できます。ネットワーク全体を永久的な溶接構造として扱うことなく、個々のセクションにアクセスしたり変更したりできます。段階的な生産拡大を計画している企業の場合、ワークショップ用の柔軟な圧縮空気配管は、現在の機器の位置のみを中心に設計されたレイアウトよりも優れた適応性を提供できます。
コンプレッサーの出口サイズのみに基づいてパイプ径を選択すると、非効率的な分配ルートが生成される可能性があります。代わりに、複数のツールや機械からの同時需要など、さまざまなポイントで必要な空気の量に応じてネットワークを評価する必要があります。
ピーク時の需要は特に重要です。パイプラインは低負荷運転時には適切に見えるかもしれませんが、複数の空圧装置が一緒に動作すると顕著な圧力低下が発生します。適切なサイズ設定により、材料コストを不必要に増加させることなく、十分な空気の流れを維持できます。
エンジニアは、コンプレッサーと最も離れた使用場所との間の距離も考慮する必要があります。配送距離が長くなるにつれて、効率的なルートを維持することがより重要になります。産業用ワークショップ向けに適切に設計された圧縮空気パイプラインは、適切なパイプ容量と合理的なルーティングを組み合わせて、変化する動作条件下でも安定した供給をサポートします。
配管の購入価格は全体コストの一部にすぎません。エネルギー消費、漏れ、メンテナンス、設置の手間、将来の改造はすべて、圧縮空気ネットワークのライフサイクル価値に影響を与える可能性があります。
慎重に計画されたワークショップのレイアウトにより、コンプレッサーの出力を増加させて圧力損失を補償する必要性を減らすことができます。また、漏れの検出、コンポーネントの交換、ネットワークの拡張も容易になります。これらの利点は、パイプラインが多数のワークステーションにサービスを提供する場合、または継続的に動作する場合にさらに意味が大きくなります。
UPIPE のアルミニウム合金配管アプローチは、耐食性、モジュール構造、専用継手、シーリング コンポーネントを組み合わせて、これらの実際的な要件に対応します。 1 つの独立した機能に焦点を当てるのではなく、安定したエアフロー、安全な接続、効率的な設置、長期的な適応性を中心に完全なレイアウトを開発する必要があります。
コンポーネントを選択する前に、エンジニアと購買チームは流通ルート全体を評価する必要があります。次の要素は有用な出発点となります。
合計およびピーク時の圧縮空気需要
コンプレッサーから各作業エリアまでの距離
幹管・支管径
コンセントの数と位置
継手の数量と形状
接続とシールの要件
メンテナンスのためのアクセシビリティ
ドレン管理
機器の移転の可能性
将来の拡張要件
このチェックリストは、ワークショップの配管プロジェクトでよくある問題、つまりネットワーク全体でコンポーネントがどのように相互作用するかを考慮せずに個々のコンポーネントを選択するという問題を防ぐのに役立ちます。目標は、設置、操作、検査、変更の実用性を維持しながら、有用な圧力を維持する流通ルートである必要があります。
圧力供給は、パイプの直径、ルートの長さ、空気流の要求、継手の形状、接続の制限、漏れの影響を受けます。バランスのとれたレイアウトにより、コンプレッサーと使用箇所の間の不必要な抵抗を最小限に抑えることができます。
はい。アルミニウムは軽量、耐食性、滑らかな内部通路を備えているため、きれいな空気の流れ、設置の柔軟性、長期耐久性が重要となる圧縮空気の分配に適しています。
コンセントは、操作やメンテナンスのための実際的なアクセスを維持しながら、圧縮空気を必要とする機器の近くに配置する必要があります。それらの位置は、全体的な支店レイアウトと凝縮水管理アプローチにも適合する必要があります。
はい。エルボ、ティー、バルブ、コネクタは、圧縮空気が方向を変えたり、接続ポイントを通過したりするときに抵抗を引き起こす可能性があります。効率的なフィッティング形状により、よりオープンな空気流路を維持できます。
漏れがあると使用可能な圧縮空気の量が減少し、コンプレッサーの負荷が増加する可能性があります。確実な接続と効果的なシーリングにより、圧力が維持され、回避可能なエネルギー損失が軽減されます。
設置前に、将来の機器の位置、追加の空気需要、分岐容量、アクセス可能な接続ポイント、および既存のレイアウトを変更できるかどうかをすべて考慮する必要があります。モジュール式アルミニウム配管アプローチにより、将来の調整をより現実的に行うことができます。
