産業用圧縮空気の供給において、空気漏れは依然として最もコストのかかる課題の 1 つです。多くのメーカーはコンプレッサーの効率や下流の機器に重点を置いていますが、漏れは計画段階のかなり早い段階で始まることがよくあります。適切に実行された圧縮空気配管設計により、圧力損失が最小限に抑えられ、気流の安定性が向上し、設置開始前から不必要なエネルギー消費が削減されます。また、慎重に計画を立てることにより、メンテナンスの必要性が軽減され、長期的な運用効率がサポートされます。
効率的なパイプラインの設計には、パイプ サイズの選択や機器の接続以上のものが必要です。エンジニアは、空気の流れの方向、パイプラインのルーティング、接続方法、拡張要件、材料の性能を評価する必要があります。あらゆる設計上の決定は、将来の運用コスト、設置効率、生産の信頼性に影響を与えます。UPIPE は、メーカーがより高い柔軟性とよりクリーンなエアフローを備えた信頼性の高い圧縮空気分配を構築できるようにするアルミニウム配管ソリューションを提供します。
空気漏れの多くは、圧縮空気が施設に入るずっと前に発生します。不適切なルーティング決定、過剰な取り付け、不必要な分岐、不適切な位置にあるジョイントはすべて、時間の経過とともに漏れの可能性を高めます。たとえ小さな漏れでも蓄積すると重大なエネルギー損失が発生する可能性があり、コンプレッサーの稼働時間が長くなり、年間を通じて電気代が増加します。
効果的なパイプライン レイアウトは、施設全体のバランスの取れた空気の流れを維持しながら、不必要な接続ポイントを減らすことに重点を置いています。真っ直ぐなパイプの配管、適切に配置されたバルブ、および論理的な分岐レイアウトにより、最終的に漏れが発生する可能性のある場所を最小限に抑えながら、一貫した圧力を生成することができます。建設開始前に各セクションを計画する方が、生産開始後に問題を修正するよりもはるかに低コストです。
適切なパイプ材質の選択は、エアフローの品質、メンテナンス頻度、動作効率に影響します。従来の鋼製配管では徐々に内部腐食が進行し、通気抵抗が増大し、圧縮空気に汚染物質が混入します。また、錆の形成によってねじ接続が弱くなり、パイプラインが老朽化するにつれて漏れが発生する可能性が高まります。

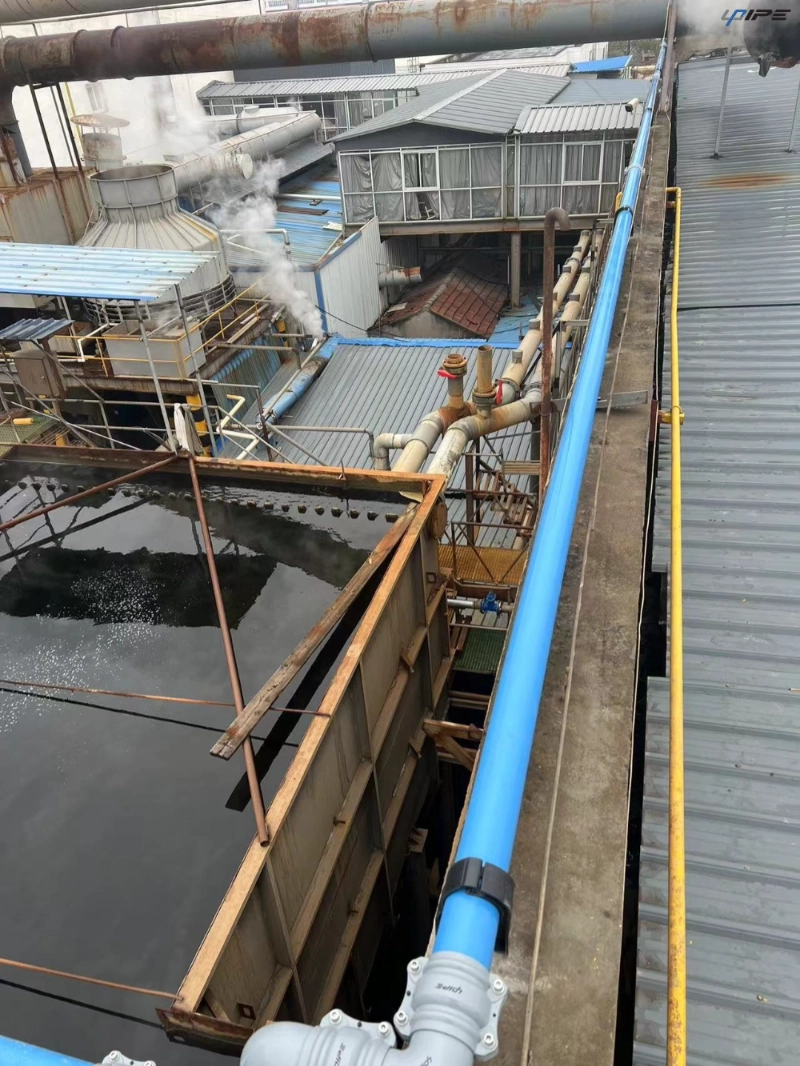

アルミニウムは滑らかな内面を維持しながら自然に腐食に強いため、多くの産業施設では現在、青色のアルミニウム製圧縮空気パイプが好まれています。軽量構造により輸送と取り扱いが簡素化され、設置チームは構造強度を犠牲にすることなく、より効率的にプロジェクトを完了できます。内面がきれいになると、パイプライン全体で一貫した空気の流れが維持されます。
パイプラインのレイアウトを成功させるには、できるだけ抵抗を少なくして圧縮空気を移動させるように設計します。長い配管、急激な方向変更、過剰なエルボ、複雑な分岐配置により、摩擦と圧力損失が増加します。空気の流れが不安定になると、コンプレッサーは必要な動作圧力を維持するために追加のエネルギーを消費します。
設計者は、メンテナンスや将来の拡張のために適切なアクセスを確保しながら、直接的なルートを作成する必要があります。確実な空気の流れをサポートするには、遮断バルブ、排水ポイント、バランスのとれた分岐接続を戦略的に配置する必要があります。適切に組織化されたルーティングは、運用効率を向上させるだけでなく、時間の経過とともに隠れた漏洩ポイントが発生する可能性を軽減します。
| 設計上の考慮事項 | 運用上のメリット |
|---|---|
| 配管ルートの短縮 | 圧力損失の低減 |
| 接続点数が少なくなる | 漏洩リスクの低減 |
| バランスのとれたパイプサイジング | 安定した風量 |
| 適切なバルブの位置 | メンテナンスの容易化 |
| 拡張計画 | 将来の改造コストの削減 |
たとえ優れた設計であっても、設置品質に一貫性がなければ期待した結果は得られません。圧縮空気パイプの取り付け時、正確なパイプ切断、適切な位置合わせ、正確なコネクタの組み立てはすべて、信頼性の高いシール性能に貢献します。小さな取り付けエラーは、最初は気づかれない可能性がありますが、継続的な操作の後、徐々に損失の大きな漏れに発展します。
不要なねじ継手を減らし、信頼性の高い機械的接続を使用することで、長期耐久性が向上します。一貫した設置手順により、パイプライン全体で安定した圧力を維持しながら、メンテナンスの必要性も軽減されます。慎重な作業により、運用初日から投資全体の価値が保護されます。
多くの生産施設では、圧力損失はコンプレッサーの限界に起因すると想定しています。実際には、非効率的なパイプラインのレイアウトにより、圧縮空気が生産装置に到達する前に不必要な抵抗が生じることがよくあります。過度の配線距離、過度のフィッティング、および不適切に選択されたパイプ直径はすべて、機器の性能に影響を与える圧力低下の原因となります。
適切に設計された圧縮空気配管設計により、施設全体のバランスのとれた空気の流れが維持され、抵抗が最小限に抑えられます。圧力損失が低いため、コンプレッサーの効率が向上し、安定した空気圧をあらゆる生産エリアに供給できます。また、エアフローが改善されると、生産性が向上し、パイプラインの耐用年数全体にわたって運用コストが削減されます。
製造設備は、生産要件の変化に応じて進化し続けています。機械の追加、工場の拡張、新しい処理ラインでは、既存の圧縮空気ネットワークの変更が必要になることがよくあります。元の設計段階で拡張が無視されると、将来のアップグレードはより高価になり、混乱が生じます。
柔軟なパイプライン計画により、大規模な再構築を必要とせずに、将来の機器に接続する機会が提供されます。アルミニウム配管は、多くの従来の材料よりも効率的に変更できるため、メーカーは中断を少なくして生産レイアウトを適応させることができます。このアプローチは、変化する運用要件をサポートしながら、長期的な投資価値を向上させます。
空気の質は濾過装置以外にも大きく依存します。内部パイプの状態は、配電ネットワーク全体の汚染レベルに影響を与えます。腐食、堆積した破片、粗いパイプ表面により粒子が放出され、圧縮空気が敏感な機器に到達する前に品質を低下させる可能性があります。
青い圧縮空気パイプは、耐腐食性の内部が長年の動作を通じて滑らかなままであるため、よりきれいな空気の流れを維持するのに役立ちます。粒子の発生が減ることで、エレクトロニクス、食品加工、製薬、精密製造など、製品の品質と生産の一貫性が特に重要な業界において、よりクリーンな圧縮空気の実現に貢献します。
購入の決定では、初期の材料費以外のことも考慮する必要があります。設置効率、メンテナンス要件、運用コスト、エネルギー消費、将来の拡張はすべて、長年にわたる総投資に影響を与えます。最低の購入価格を選択しても、必ずしも運営コストが最低になるわけではありません。
アルミニウム製の圧縮空気パイプ システムは、軽量構造、耐食性、信頼性の高いエアフロー、および簡素化されたメンテナンスを実現します。これらの特性は、長期的な運用効率を向上させながらダウンタイムを削減するのに役立ちます。調達チームは、短期的な購入予算のみに焦点を当てるのではなく、ライフサイクル価値をますます評価しています。
UPIPE は、効率、耐久性、設置の柔軟性が不可欠な産業用圧縮空気用途向けに設計されたアルミニウム配管ソリューションを開発しています。軽量アルミニウム構造により取り扱いが簡単になり、耐食性素材により長期間の使用期間にわたってクリーンな空気の流れと信頼性の高い動作性能を維持できます。
モジュラー接続テクノロジーにより、生産要件の変化に応じた拡張が容易になり、将来の設備アップグレード時の中断が軽減されます。 UPIPE は、信頼性の高いシール性能と効率的な取り付けを組み合わせて、製造業者が運転コストの削減、漏れリスクの軽減、信頼性の高い長期的な生産性をサポートする圧縮空気分配を構築するのに役立ちます。
綿密に計画されたレイアウトにより、不要な接合部が最小限に抑えられ、配管ルートが短くなり、空気の流れのバランスが取れ、漏れが発生しやすい場所が減少します。設置前に適切な計画を立てることで、長期的なメンテナンスの必要性が大幅に軽減されます。
アルミニウムは腐食に強く、滑らかな内面を維持し、スチールよりも軽量で、設置が簡単です。これらの利点は、メンテナンスと汚染のリスクを軽減しながら、空気の流れを改善するのに役立ちます。
エンジニアは、設置を開始する前に、パイプのルーティング、空気流の需要、パイプの直径、接続方法、バルブの配置、排水の場所、メンテナンスへのアクセス、将来の拡張を評価する必要があります。
圧力損失が高くなると、コンプレッサーはより多くのエネルギーを消費することになり、生産設備に利用できる空気圧が低下します。圧力損失が低いため、生産性が向上し、運転コストが削減されます。
UPIPE は、信頼性の高いシール性能、軽量構造、柔軟な拡張機能、効率的な設置を備えた耐食性アルミニウム配管を提供し、メーカーが漏れのリスクを軽減し、長期的な圧縮空気の分配効率を向上させるのに役立ちます。
