エレクトロニクス製造は、安定した生産条件、清潔な作業環境、一貫した機器のパフォーマンスに依存します。圧縮空気は、空気圧ツール、自動化機器、コンポーネントの取り扱い、洗浄プロセス、計装、その他の製造作業によく使用されます。わずかな圧力変動や汚染の問題でも生産効率に影響を与える可能性があるため、流通ネットワークにはエンジニアリング上の細心の注意が必要です。
適切に設計された圧縮空気配管システムは、空気をコンプレッサーから個々の機械に輸送するだけではありません。適切な圧力を維持し、漏れを最小限に抑え、将来の生産変更に対応し、各使用時点で清潔で信頼性の高い空気を提供する必要があります。精度と継続性が特に重要なエレクトロニクス工場では、パイプの材質、レイアウト、接続方法、排水、メンテナンスへのアクセスがすべて長期的なパフォーマンスに影響します。
エレクトロニクス製造エリアには、自動組立装置、空気圧アクチュエーター、ピックアンドプレース機械、試験装置、包装機械、精密工具が含まれる場合があります。これらの用途では空気消費パターンが異なる可能性があるため、施設全体で需要が一定であることはほとんどありません。平均消費量のみを考慮して設計された配布ネットワークは、複数のマシンが同時に動作すると困難になる可能性があります。
圧力損失も重要な考慮事項です。長い配管、エルボ、ティー、バルブ、およびサイズの小さい接続部を通過する空気は抵抗を受けます。過度の圧力損失は空気圧機器の性能を低下させる可能性があり、オペレーターがコンプレッサーの吐出圧力を不必要に上昇させる可能性があります。適切なサイズの圧縮空気配管システムは、回避可能なエネルギー需要を生み出すことなく、必要な場所に使用可能な圧力を供給するのに役立ちます。
空気の清浄度も同様に重要です。一般に、エレクトロニクスの製造には制御された生産環境が必要であるため、流通ネットワークでは錆びの粒子、スケール、湿気、その他の汚染物質の侵入を避ける必要があります。これが、圧縮空気の分配にアルミニウム配管が魅力的である理由の 1 つです。アルミニウムは、従来の炭素鋼配管に伴う内部錆を発生させず、空気処理プロセス全体が適切に設計されている場合に、よりクリーンな空気経路を維持するのに役立ちます。
材料の選択では、圧力要件、環境条件、設置方法、予想される耐用年数、およびメンテナンスの必要性を考慮する必要があります。従来の鋼管は構造強度を提供できますが、切断、ねじ切り、溶接、修正の際により多くの労力を必要とする場合があります。管理が不十分な圧縮空気中に湿気が存在する場合にも、内部腐食が懸念されることがあります。
アルミニウム製の圧縮空気パイプは、別のアプローチを提供します。軽量な構造により設置時の取り扱いが容易であり、その耐腐食性の特性は圧縮空気の分配に適しています。滑らかな内面は、粗いまたは劣化したパイプ内部と比較して、流れ抵抗を減らすのにも役立ちます。
エレクトロニクス製造施設にとって、アルミニウムの価値は軽量化だけではありません。生産エリアは、設備の変更、生産能力の拡大、または新しい生産ラインの導入に伴い、頻繁に再編成されます。モジュール式アルミニウム配管配置により、熱間加工や大がかりな製作に大きく依存せずにセクションを調整できるため、これらの変更の管理が容易になります。
優れたレイアウトは、コンプレッサー単体の物理的な位置ではなく、実際の生産要件から始まります。エンジニアは、パイプのサイズと配線を決定する前に、主要な消費ポイント、予想される同時需要、動作圧力、分岐の長さ、および拡張の可能性のある領域を特定する必要があります。
リングまたはループの配置は、圧縮空気が複数の方向から需要点に近づくことができるため、大規模な製造施設で役立つことがよくあります。これにより、圧力がより均等に分散され、単一の長い分岐の影響が軽減されます。より小さな分岐ラインで、個々の機械や生産ゾーンを主要な流通ルートに接続できます。
次の設計要素を一緒に考慮する必要があります。
| 設計要素 | なぜそれが重要なのか |
|---|---|
| 空気需要 | 適切なパイプ容量を決定します |
| パイプ径 | 速度と圧力損失に影響を与える |
| 路線の長さ | 一般に、長く走ると抵抗が大きくなります |
| 継手 | それぞれの曲げと接続が流れ抵抗に寄与します |
| 今後の展開 | 生産量が増加した場合の早期再設計を防止 |
| 排水 | 湿気と結露の管理に役立ちます |
| 遮断弁 | メンテナンスと部分的なシャットダウンを簡素化 |
| アクセス | 検査と修正が容易になります |
コンプレッサーの出口のみに基づいてパイプの直径を選択するのではなく、空気源から最も要求の厳しい使用箇所までの完全なルートを考慮して設計する必要があります。
圧力損失は、圧縮空気の供給において最も重要な技術的問題の 1 つです。パイプの各セクションで抵抗が発生し、継手、バルブ、フィルター、柔軟な接続、方向の変更により損失が追加されます。総圧力降下が過度になると、ラインの末端の機器が意図したよりも低い圧力を受ける可能性があります。
したがって、実際の圧縮空気配管の設計は、配管の直径、空気流量、距離、動作要件の間の適切なバランスを維持することを目的としています。すべてのパイプのサイズを大きすぎると、比例したメリットが得られずに初期の材料コストが増加する可能性がありますが、サイズが小さすぎると継続的な動作上の問題が発生する可能性があります。
パイプのルーティングでは、不必要な曲げや制限的な取り付けも避けなければなりません。一般に、より短く、より直接的なルートは抵抗を減らし、設置を簡素化します。長距離の配送が避けられない場合、適切なパイプのサイジングがさらに重要になります。
漏れは圧縮空気を無駄にする主な原因となります。それらは、継手、バルブ、ねじ接続、ホース、損傷したシール、または不適切に取り付けられたジョイントの周囲で発生する可能性があります。長時間稼働する製造環境では、たとえ比較的小さな漏れであっても、時間の経過とともに重大なエネルギー損失の原因となる可能性があります。
このため、圧縮空気パイプの設置では、接合部の品質に特に注意を払う必要があります。信頼性の高い接続技術、正しい取り付け手順、適切なシール、定期的な検査はすべて、漏れの制御に貢献します。
UPIPEアルミニウム配管は、モジュール式圧縮空気分配用に設計された専用の継手と接続コンポーネントを使用します。このアプローチにより、ネットワーク全体で一貫した接続を提供しながら、インストールを簡素化できます。ただし、漏れ防止はパイプの材質だけに頼ってはいけません。適切な設置方法と定期的な漏れ検出は引き続き不可欠です。
圧縮空気には当然水分が含まれており、圧縮および分配中の冷却により結露が発生する可能性があります。湿気が適切に管理されていない場合、湿気が低い箇所に蓄積し、空気圧コンポーネントに損傷を与えたり、敏感な生産装置に影響を与えたりする可能性があります。
したがって、流通ネットワークは、乾燥機、フィルター、分離器、排水管、その他の空気処理装置と連携して機能する必要があります。パイプのルーティングでは、凝縮水が蓄積する可能性のある不必要なポケットの作成を避け、適切な排水ポイントを全体の設計に組み込む必要があります。
エレクトロニクス製造の場合、空気品質要件は実際の用途に応じて決定する必要があります。一般的な空気圧作動に使用される空気には、精密洗浄や直接接触プロセスで使用される空気とは異なる要件がある場合があります。配管ネットワークは、独立したコンポーネントとして扱うのではなく、完全な圧縮空気品質戦略の一部として設計する必要があります。

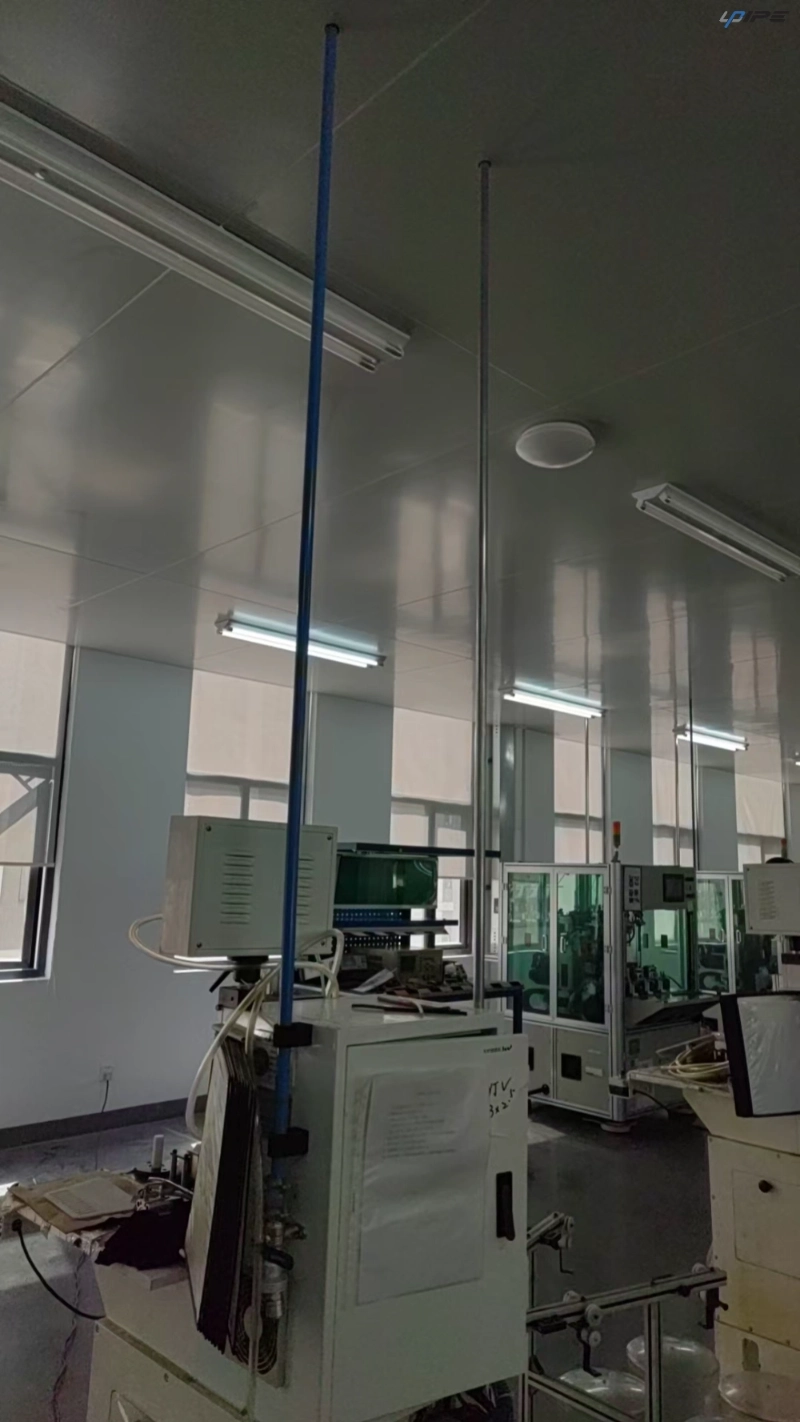

ドロップポイントは、機械の位置とメンテナンス要件に従って配置する必要があります。出口の位置が不適切な場合、長いホースが必要になる可能性があり、追加の圧力損失が発生し、つまずきの危険や偶発的な損傷のリスクが高まります。
適切に配置された圧縮空気配管システムにより、分岐接続が整理され、メンテナンスが必要なときに個々の生産エリアを隔離することができます。クイックドロップ配置により、主配電線をすっきりさせながら、接続ポイントへのアクセスも容易になります。
生産設備が将来移動する可能性がある場合、レイアウトには適度な柔軟性が含まれている必要があります。戦略的エリアに追加の接続容量を提供すると、後でネットワーク全体を再構築するよりもコスト効率が高くなります。
設置効率は、生産を大幅に中断することなく建設作業を行う必要がある稼働中の工場で特に重要です。アルミニウム配管は比較的軽量なので、重い金属製の配管よりも輸送や位置決めが簡単です。
専用の切断、バリ取り、穴あけ、接続ツールを使用すると、より制御された取り付けプロセスをサポートできます。清潔で正確に準備された接続はシール性能を維持し、取り付けの欠陥を減らすのに役立つため、パイプ端を適切に準備することが重要です。
もう一つの利点は適応性です。アルミニウム製の圧縮空気配管システムは、生産レイアウトの変更時に簡単に変更できるため、大規模な溶接作業を行わずに追加の分岐や延長を組み込むことができます。この柔軟性は、機器構成が頻繁に変更されるエレクトロニクス工場にとって役立ちます。
配管ネットワークは、最初の設置時だけではなく、耐用年数全体を考慮して設計する必要があります。メンテナンス チームは、生産を過度に中断することなく、バルブ、フィルター、ドレン、接続ポイント、その他のコンポーネントにアクセスできる必要があります。
遮断バルブを使用すると、ネットワークを管理可能なセクションに分割できます。 1 つのエリアのメンテナンスが必要な場合、影響を受けるセクションをシャットダウンし、他の生産エリアは稼働を継続できます。この構成により、保守性が向上し、不必要なダウンタイムが削減されます。
圧縮空気配管システムの初期設計時に、将来の容量も考慮する必要があります。施設に追加の生産設備が見込まれる場合、主要な流通ルートには合理的な増加に対応できる十分な能力が必要です。このアプローチにより、パイプの交換や大幅なルート変更が繰り返される可能性を減らすことができます。
最も効果的な設計は、1 つの仕様に焦点を当てるのではなく、複数のエンジニアリング目標を組み合わせたものです。圧力安定性、清浄度、漏れ制御、設置効率、拡張性を同時に考慮する必要があります。
エレクトロニクス製造の場合、次の優先事項が特に重要です。
重要な使用箇所で安定した圧力を維持します。
実際の需要と将来の需要に応じてパイプ直径を選択します。
不必要な曲げや制限的な取り付けを最小限に抑えます。
きれいな空気の分配が重要な場合は、耐食性の配管を使用してください。
接合部や接続点での漏れの可能性を軽減します。
適切な排水と空気処理の手配を行ってください。
大規模なネットワークを保守可能なセクションに分割します。
支線は短く、論理的に配置してください。
将来の設備拡張にも余裕を持たせます。
漏れや圧力損失がないかネットワークを定期的に検査してください。
UPIPE は、圧縮空気、真空、不活性ガス用途向けのアルミニウム製配管、継手、バルブ、接続コンポーネント、設置ツールを提供しています。アルミニウム構造は比較的軽量で耐食性を兼ね備えており、モジュラー接続アプローチにより迅速な設置と配管レイアウトの容易な変更がサポートされます。
エレクトロニクス製造において、これらの特性は、きれいな空気の供給、組織化されたルーティング、メンテナンスへのアクセスのしやすさ、将来の柔軟性が重要となる場合に貴重です。配管ネットワークは、厳格な配置配置に従った機器の配置を強制するのではなく、生産ゾーンを中心に計画できます。
インストールを成功させるには、やはり正しいエンジニアリングが必要です。パイプのサイジング、空気処理、ルーティング、接続品質、排水、および動作圧力はすべて、施設の実際の要件に従って評価する必要があります。
電子機器製造用の圧縮空気配管システムを設計するには、適切な配管を選択してコンプレッサーに接続するだけでは不十分です。分配ネットワークは、安定した空気の流れ、制御された圧力損失、信頼性の高い接続、適切な空気品質、および将来の生産変更に対する十分な柔軟性を提供する必要があります。
アルミニウム配管は、その耐食性、軽量構造、滑らかな内面、およびモジュール式設置特性により、このタイプの設置に実用的な基礎を提供できます。適切な空気処理、適切なサイズの配管、信頼性の高い継手、効果的な排水、定期的なメンテナンスと組み合わせることで、よりクリーンで管理しやすい圧縮空気供給ネットワークをサポートできます。
電子機器メーカーにとって、最良の配管設計は、最終的には、保守と適応が容易でありながら、実際の生産条件下で確実に機能するものです。UPIPE アルミニウム配管ソリューションは、これらの実際的な要件を満たす圧縮空気分配ネットワークを構築するための柔軟なアプローチを提供します。
主な考慮事項には、空気需要、動作圧力、パイプの直径、圧力損失、ルートの長さ、空気の質、水分管理、漏れ防止、メンテナンスへのアクセス、将来の拡張などが含まれます。設計は、コンプレッサーの能力だけに依存するのではなく、機器の要件を反映する必要があります。
はい。アルミニウムは軽量で耐食性があるため、圧縮空気の分配に広く使用されています。滑らかな内面は効率的な空気の流れをサポートし、モジュール式フィッティングにより設置と将来の変更を簡素化できます。
適切なパイプサイズが不可欠です。設計者はまた、不必要な曲げを最小限に抑え、制限的な取り付けを避け、分岐経路を実用的な状態に保ち、空気源と使用箇所の間の総距離を考慮する必要があります。
圧縮空気の漏れは、生産に寄与することなく継続的にエネルギーを消費します。信頼性の高い取り付け、適切な設置、定期的な検査、適時の修理は、物流効率を維持し、不必要なコンプレッサーの需要を減らすのに役立ちます。
モジュール式のアルミニウム配管配置は、一般に、永久的に溶接された配管よりも拡張や変更が簡単です。既存のネットワークに十分な容量があれば、生産設備や施設のレイアウトが変更された場合でも、追加の分岐や接続ポイントを組み込むことができます。
